Een warmtenet gebruikt restwarmte van elektriciteitscentrales om woningen en gebouwen te verwarmen. Warmte die anders verloren zou gaan, zetten we direct weer in voor de buurt.
In een elektriciteitscentrale wordt stroom opgewekt. De warmte die daarbij vrijkomt, gaat normaal gesproken verloren, bijvoorbeeld via koeltorens. Een warmtenet benut deze restwarmte op een slimme manier: in plaats van de warmte te verspillen, wordt deze opnieuw gebruikt om woningen en gebouwen te verwarmen.
Elektriciteitscentrales produceren tijdens het opwekken van stroom veel restwarmte. Er wordt namelijk hete stoom gebruikt om elektriciteit te maken.
Het gebruik van restwarmte voor stadsverwarming is veel efficiënter dan als je woningen en gebouwen met losse HR-ketels op aardgas verwarmd. Zo zorgt de stadswarmte uit elektriciteitscentrales voor ruim 2x minder CO2-uitstoot, afhankelijk van het warmteverlies en de overige bronnenmix in het warmtenet.
Dit komt, omdat restwarmte al beschikbaar is en niet opnieuw hoeft worden opgewerkt. Zo zijn er veel minder fossiele brandstoffen nodig dan bij losse HR-ketels, die ieder afzonderlijk warmte moeten produceren. Door warmte te hergebruiken die anders verloren zou gaan, gaat er nu nauwelijks energie verloren en wordt de totale CO2-uitstoot verlaagd.
In een elektriciteitscentrale staat meestal een grote generator (veel grotere versie van de dynamo op je fiets) die door warmte in beweging wordt gebracht.
Verbranding
In elektriciteitscentrales die werken met een stoomturbine wordt aardgas of een andere brandstof verbrand. De warmte die daarbij vrijkomt, wordt gebruikt om water in een grote stoomketel te verhitten.
Hogedruk-stoom
Door deze verhitting verandert het water in stoom met een zeer hoge druk. Deze stoom bevat veel energie.
Aandrijving van de stoomturbine
Deze stoom wordt met grote kracht door een turbine geperst. De turbinebladen komen in beweging.
Opwekken van elektriciteit
De draaiende turbine drijft een generator aan. Deze zet de draaiende beweging om in elektriciteit.
Opvangen van restwarmte
Na het aandrijven van de turbine blijft de stoom nog warm. In plaats van die warmte te lozen in de lucht of het water, wordt deze opgevangen.
Omzetten in heet water
De hete uitlaatgassen van de gasturbine worden geleid naar een warmteterugwinningsketel. Hier wordt de warmte gebruikt om water om te zetten in stoom. De stoom koelt af en condenseert tot heet water. Dit warme water vormt de basis van stadsverwarming.
Transport
Via warmtewisselaars wordt het water op de gewenste temperatuur gebracht, meestal tussen de 90 en 120 graden, en vervolgens door goed geïsoleerde leidingen naar woonwijken en gebouwen gepompt.
Retour
Het afgekoelde water stroomt van de woningen en gebouwen terug naar de centrale, waar het opnieuw wordt opgewarmd. Dit gesloten systeem zorgt voor een constante levering van warmte zonder dat water verloren gaat.
Bij het verwarmen van een woning via een warmtenet, gevoed door een elektriciteitscentrale, wordt gemiddeld ruim 2 keer minder CO2 uitgestoten dan wanneer dezelfde woning wordt verwarmd met behulp van een losse HR-gasketel.
Vattenfall neemt warmte af van de volgende elektriciteitscentrales:

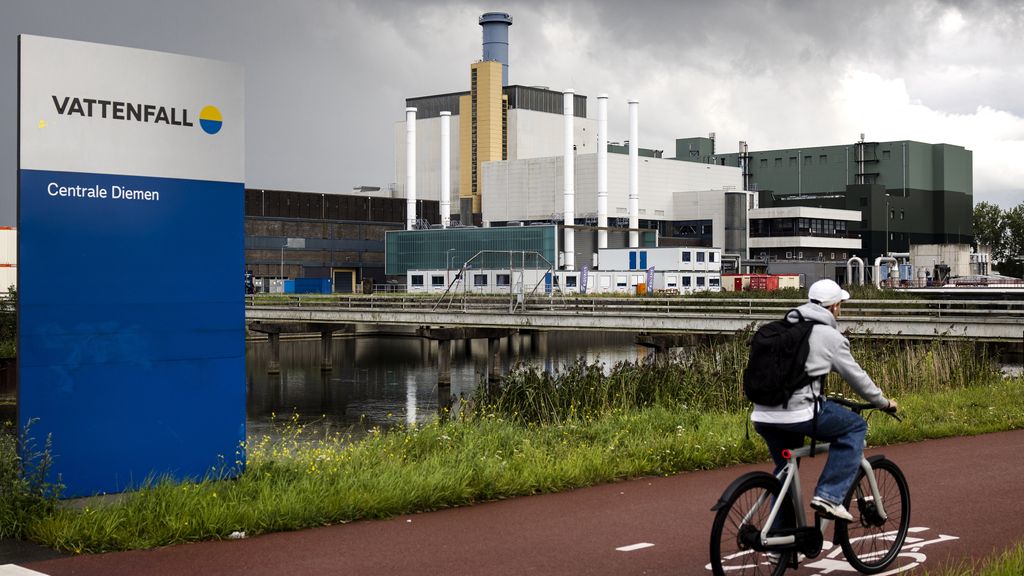

Energiecentrales in Diemen
De energiecentrales in Diemen zijn belangrijke schakels in de energievoorziening voor Amsterdam Zuid, Oost en Zuidoost, IJburg en Almere. De twee centrales combineren de productie van elektriciteit met levering van warmte voor stadsverwarming.
Diemen 33: een betrouwbare energiebron sinds 1995
Diemen 33 is een moderne CCGT-CHP-centrale, wat staat voor een gecombineerde gasturbine- en warmtekrachtcentrale. De centrale maakt gebruik van aardgas als brandstof en werd in de herfst van 1995 in gebruik genomen. Diemen 33 staat bekend om zijn betrouwbaarheid en speelt een belangrijke rol in het leveren van zowel elektriciteit als warmte aan het stadsverwarmingsnet.
Diemen 34: de nieuwste technologie
Diemen 34 is een geavanceerde gasgestookte installatie die in staat is elektriciteit te produceren met een efficiëntie van meer dan 59%. De centrale heeft een elektrisch vermogen van ruim 435 megawatt. Door ook warmte te leveren aan het stadsverwarmingsnet, wordt de totale efficiëntie verhoogd naar 85%. Dit maakt Diemen 34 een van de meest efficiënte installaties in zijn soort.
Stadscentrale van Uniper in Leiden
De centrale in Leiden speelt een cruciale rol in de energievoorziening van vele huishoudens. De restwarmte die vrijkomt wordt geleverd aan het lokale warmtenet.
Door het combineren van elektriciteits- en warmteproductie wordt de energie efficiënter benut, wat leidt tot gemiddeld minder CO2-uitstoot dan het verwarmen van losse woningen en andere gebouwen op losse HR-gasketels.
Er zijn verschillende beveiligingssystemen aanwezig om storingen te voorkomen. Mocht er toch een storing optreden, dan wordt er snel actie ondernomen om de warmtevoorziening te herstellen. Je hoeft je niet druk te maken dat je thuis geen verwarming of warm water hebt omdat er op een warmtenet verschillende bronnen. Deze zorgen ervoor dat er bijna altijd warmte is.
